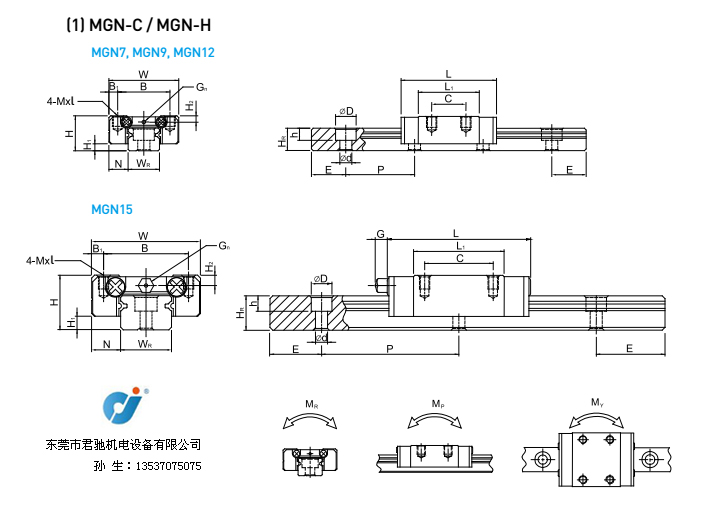

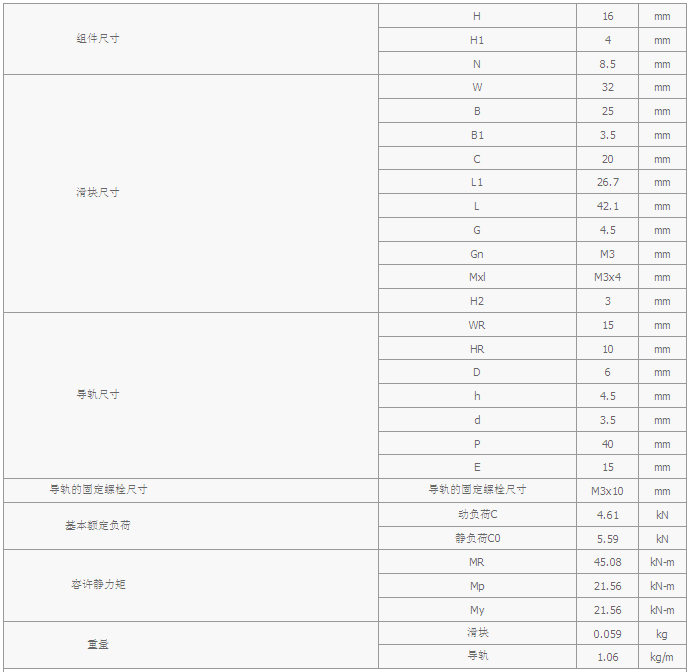

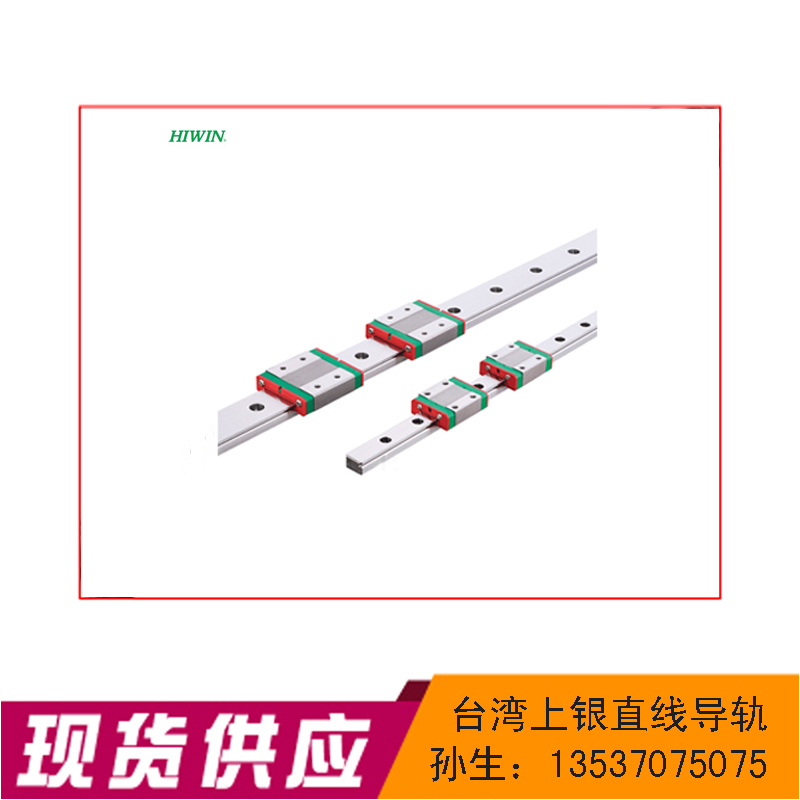

供應臺灣上銀導軌MGN15CA,臺灣上銀導軌微型導軌系列。MG直線導軌尺寸表：

上銀直線導軌優點及特點：
1.定位精度高
使用直線導軌作為線性導引時，由于直線導軌的摩擦方式為滾動摩擦，不僅摩擦系數降低至滑動導引的1/50，動摩擦力與靜摩擦力的差距亦變得很小。因此當床臺運行時，不會有打滑的現象發生，可達到μm級的定位精度。
2.磨耗少能長時間維持精度
傳統的滑動導引，無可避免的會因油膩逆流作用造成平臺運動精度不良，且因運動時潤滑不充分，導致運行軌道接觸面的磨損，嚴重影響精度。而滾動導引的磨耗非常小，故機臺能長時間維持精度。
3.適用高速運動且大幅降低機臺所需驅動馬力
由于直線導軌移動時摩擦力非常小，只需較小動力便能讓床臺運行，尤其是在床臺的工作方式為經常性往返運行時，更能明顯降低機臺電力損耗量。且因其摩擦產生的熱較小，可適用于高速運行。
4.可同時承受上下左右方向的負荷
由于直線導軌特殊的束制結構設計，可同時承受上下左右方向的負荷，不像滑動導引在平行接觸面方向可承受的側向負荷較輕，易造成機臺運行精度不良。
5.組裝容易并具互換性
組裝時只要銑削或研磨床臺上導軌之裝配面，并依建議之步驟將導軌、滑塊分別以特定扭力固定于機臺上，即能重現加工時的高精密度。傳統的滑動導引，則須對運行軌道加以鏟花，既費事又費時，且一旦機臺精度不良，又必須再鏟花一次。直線導軌具有互換性，可分別更換滑塊或?qū)к壣踔潦侵本�導軌組，機臺即可重新獲得高精密度的導引。
6.潤滑構造簡單
滑動導引若潤滑不足，將會造成接觸面金屬直接摩擦損耗床臺，而滑動導引要潤滑充足并不容易，需要在床臺適當?shù)奈恢勉@孔供油。直線導軌則已在滑塊上裝置油嘴，可直接以注油打入油脂，亦可換上專用油管接頭連接供油油管，以自動供油機潤滑。

臺灣上銀直線導軌滑塊各系列型號：

上銀滑塊HG系列：
1.HGH15CA,HGH20CA,HGH25CA,HGH30CA,HGH35CA,HGH45CA,HGH55CA,HGH65CA
2.HGH20HA,HGH25HA,HGH30HA,HGH35HA,HGH45HA,HGH55HA,HGH65HA
3.HGL15CA,HGL25CA,HGL30CA,HGL35CA,HGL45CA,HGL55CA
4.HGL25HA,HGL30HA,HGL35HA,HGL45HA,HGL55HA
5.HGW15CA,HGW20CA,HGW25CA,HGW30CA,HGW35CA,HGW45CA,HGW55CA,HGW65CA
6.HGW20HA,HGW25HA,HGW30HA,HGW35HA,HGW45HA,HGW55HA,HGW65HA
7.HGW15CB,HGW20CB,HGW25CB,HGW30CB,HGW35CB,HGW45CB,HGW55CB,HGW65CB
8.HGW20HB,HGW25HB,HGW30HB,HGW35HB,HGW45HB,HGW55HB,HGW65HB
9.HGW15CC,HGW20CC,HGW25CC,HGW30CC,HGW35CC,HGW45CC,HGW55CC,HGW65CC
6. HGW20HA HGW25HA HGW30HA HGW35HA HGW45HA HGW55HA HGW65HA 7. HGW15CB HGW20CB HGW25CB HGW30CB HGW35CB HGW45CB HGW55CB HGW65CB10.HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC HGW65HC
10.HGW20HC,HGW25HC,HGW30HC,HGW35HC,HGW45HC,HGW55HC,HGW65HC
上銀滑塊EG低組裝系列：
1.EGH15SA,EGH20SA,EGH25SA,EGH30SA
2.EGH15CA,EGH20CA,EGH25CA,EGH30CA
3.EGW15SA,EGW20SA,EGW25SA,EGW30SA
4.EGW15CA,EGW20CA,EGW25CA,EGW30CA
5.EGW15SB,EGW20SB,EGW25SB,EGW30SB
6.EGW15CB,EGW20CB,EGW25CB,EGW30CB
上銀滑塊MGN微型系列：MGN普通微小型標準,加長
1. MGN7C MGN9C MGN12C MGN15C
2. MGN7H MGN9H MGN12H MGN15H
上銀滑塊MGW微型加寬系列：MGW微型加寬標準,加長
1.MGW7C,MGW9C,MGW12C,MGW15C
2.MGW7H,MGW9H,MGW12H,MGW15H
上銀滑塊RG滾柱式系列：
1.RGH25CA,RGH30CA,RGH35CA,RGH45CA,RGH55CA,RGH65CA
2.RGH25HA,RGH30HA,RGH35HA,RGH45HA,RGH55HA,RGH65HA
3.RGW25CC,RGW30CC,RGW35CC,RGW45CC,RGW55CC,RGW65CC
4.RGW25HC,RGW30HC,RGW35HC,RGW45HC,RGW55HC,RGW65HC

HIWIN上銀微型MGW15C直線導軌選用準則：
　　1.使用條件設定
　　○應用之設備○行程
　　○內部空進之限制○運行速度、加速度
　　○精度之要求○使用頻率
　　○剛性之要求○使用環境
　　○負荷方式○要求壽命年限
　　2.臺灣上銀直線導軌各系列的應用
　　○HG系列：磨床、銑床、車床、鉆床、綜合加工機、放電加工機、搪床、線切割機、精密量測儀器、木工機器、搬運機器、運送裝置。
　　○EG系列：產業自動化機器、半導體機械、雷射雕刻機、包裝機器。
　　○MGN/MGW系列：印表機、機器手臂、電子儀器設備、半導體設備。
　　3.選用精度等級
　　○C,H,P,SP,UP等級視設備精度要求而定
　　4.假定滑塊尺寸及數目
　　○依經驗選用
　　○負荷狀態
　　○若與滾珠螺桿配合使用，則使用之直線導軌規格與螺桿外徑相似，如螺桿外徑為35mm則選用HG35規格
　　5.計算滑塊最大負荷
　　○參照負荷計算例計算單個滑塊最大等效負荷
　　○確認選用之直線導軌靜安全系數應超過靜安全系數使用表所列之值
　　6.選擇預壓力
　　○依剛性要求及安裝面精度選用
　　7.確認剛性
　　○參照剛性表計算變形量提高預壓力，加大選用尺寸或滑塊數以提高剛性
　　8.計算使用壽命
　　○依使用速度、頻率計算壽命距離要求依壽命公式計算選定直線導軌之壽命距離
　　9.潤滑選用
　　○潤滑劑選用，依設備需求可選擇潤滑脂、潤滑油或特殊潤滑劑潤滑定期注入潤滑脂或自動供油
　　直線導軌選用完成。

東莞上銀直線導軌有限公司針對客戶發展趨勢,主要銷售機床用直線導軌系列,其中日本THK導軌,IKO導軌,臺灣上銀在東莞,常州,江蘇,廣州備有大量現貨,世界知名品牌,大量現貨,價格優惠,假一賠十！ 東莞上銀線性滑軌HIWIN線性滑軌HGH15CA HGH20CA HGH25CA HGH30CA簡介： 1． HIWIN HG系列線性滑軌HG系列線性滑軌,為四列式單圓弧牙型接觸線性滑軌,同時整合最佳化結構設計之超重負荷精密線性滑軌,比其他同類型之四列式線性滑軌提升30%以上之負荷與剛性能力；東莞上銀導軌具備四方向等負載特色,及自動調心功能,可吸收安裝面的裝配誤差,得到高精度的訴求。東莞上銀導軌特點： 1, 容許負荷大 2, 所有方向皆具備有高剛 性 3, 潤滑構造簡單 4, 自動調心能力 5, 具有互換性 2． HIWIN MGN/MGW系列線性滑軌東莞上銀導軌MGN系列特性：體積小,輕量化,特別適合小型化設備使用。滑塊,滑軌材質提供不銹鋼及合金鋼兩種。不銹鋼材質之線性滑軌,包含滑塊,滑軌及其它金屬配件如鋼珠,保持器等,皆使用不銹鋼材質。具備防銹特性。采用歌德型四點接觸設計,可承受各方向負荷,具備鋼性強,精度高特性。有保持器設計,在精度允許下具備互換性。 東莞上銀微型導軌MGW系列特性：加寬滑軌之設計大幅提升力矩負荷能力,可單軸使用。歌德型四點接觸設計,可承受各種方向之負荷并具備高鋼性之特點�；瑝K裝有微小型保持鋼絲,取下滑塊滾動體也不會脫落。滑軌,滑塊及所有金屬配件均采用不銹鋼材質,具抗腐蝕之特性 3．東莞上銀自潤式（E1系列）線性滑軌特性：自動給油潤滑,無需其他潤滑機構,維護保養容易,提高環境清潔度,節省潤滑油使用量用途：半導體設備,自動化設備,精密量測儀器 4．東莞上銀金屬端蓋式線性滑軌特性：耐熱,耐冷性極佳,使用環境溫度可達150°C 用途：焊接機器,半導體設備,玻璃生產設備,熱處理設備高溫環境．HIWIN 高防塵刮屑線性滑軌特性：抗粉塵,長時間維持良好刮屑能力,安裝容易,延長線性滑軌使用壽命！ 歡迎廣大新老軸承客戶,軸承經銷商,軸承用戶,致電我公司,我公司以最快的服務,最低的價格,最完善的售后保障服務大眾！
