東莞君馳機電設備有限公司是一家專業銷售及加工臺灣TBI滾珠絲桿的公司，本公司從事該行業時間較長，經驗豐富，實力雄厚，擁有一批嫻熟的模組師傅，設備齊全，產品型號豐富，建有倉庫及加工中心，大量備貨，長期供應，管理嚴格，精度要求頗高，TBI滾珠絲桿SFV02004，臺灣TBI滾珠絲桿SFV02004，臺灣TBI滾珠絲桿，如有需要，歡迎來電咨詢！

TBI滾珠絲桿SFV02004，臺灣TBI滾珠絲桿SFV02004研磨絲桿都有供應，軸端加工，3天內可發貨，長期供應，質量可靠，如有絲桿彎曲，絲桿精度不夠，松動，噪音過大等問題，都可返修及退貨。這是本公司對您的承若，以及對我們的自信！

TBI滾珠絲桿SFV02004，臺灣TBI滾珠絲桿SFV02004選型：

　 常用的循環方式有兩種：外循環和內循環。滾珠在循環過程中有時與絲杠脫離接觸的稱為外循環；始終與絲杠保持接觸的稱為內循環。滾珠每一個循環閉路稱為列，每個滾珠循環閉路內所含導程數稱為圈數。內循環滾珠絲杠副的每個螺母有2列、3列、4列、5列等幾種，每列只有一圈；外循環每列有1.5圈、2.5圈和3.5圈等幾種。

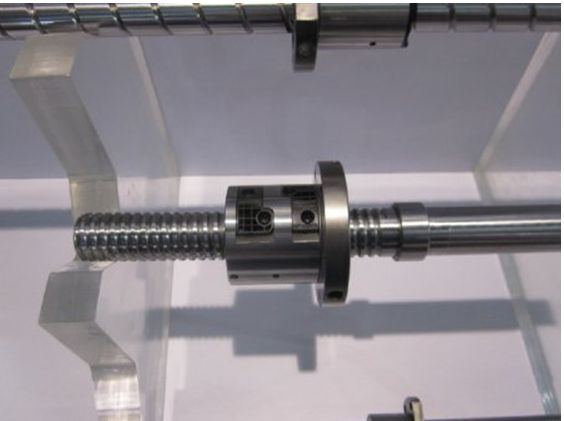

TBI滾珠絲桿SFV02004

1、外循環：外循環是滾珠在循環過程結束后通過螺母外表面的螺旋槽或插管返回絲杠螺母間重新進入循環。，外循環滾珠絲杠螺母副按滾珠循環時的返回方式主要有端蓋式、插管式和螺旋槽式。常用外循環方式：(a)端蓋式；（b）插管式；（c）螺旋槽式所示是端蓋式，在螺母上加工一縱向孔，作為滾珠的回程通道，螺母兩端的蓋板上開有滾珠的回程口，滾珠由此進入回程管，形成循環。（b）所示為插管式，它用彎管作為返回管道，這種結構工藝性好，但是由于管道突出螺母體外，徑向尺寸較大。（c）所示為螺旋槽式，它是在螺母外圓上銑出螺旋槽，槽的兩端鉆出通孔并與螺紋滾道相切，形成返回通道，這種結構比插管式結構徑向尺寸小，但制造較復雜。外循環滾珠絲杠外循環結構和制造工藝簡單，使用廣泛。其缺點是滾道接縫處很難做得平滑，影響滾珠滾道的平穩性。
2、內循環：所示為內循環滾珠絲杠。內循環均采用反向器實現滾珠循環，反向器有兩種類型。（a）所示為圓柱凸鍵反向器，它的圓柱部分嵌入螺母內，端部開有反向槽2。反向槽靠圓柱外圓面及其上端的圓鍵1定位，以保證對準螺紋滾道方向。所示為扁圓鑲塊反向器，反向器為一般圓頭平鍵鑲塊，鑲塊嵌入螺母的切槽中，其端部開有反向槽3，用鑲塊的外輪廓定位。兩種反向器比較，后者尺寸較小，從而減小了螺母的徑向尺寸及縮短了軸向尺寸。但這種反向器的外輪廓和螺母上的切槽尺寸精度要求較高。

臺灣TBI滾珠絲桿SFV02004常用型式螺帽

S型螺帽
　　此種型式是由滾動于螺桿與螺帽之間的滿槽而前進，再經由循環器兩端之路徑做回流。循環方式類似于

E型螺帽；

　　此型之循環器的，會沿著螺紋的方向運行，加上之隔音如防壓設計，所以運轉時的噪音將被消抵。此外，S型螺帽的安裝空間跟其他型螺帽相比較小，所以特別適合高速及輕負荷之設計。
U.I型螺帽
　　此種型式是由沿著內循環循環器滿槽，斜斜的越過螺桿牙峰，回來到原點。一般為一卷一次循環.；
　　此種型式螺桿至少要有一端完全通牙，適用于螺桿徑較小，采用金屬循環器；
K型螺帽
　　此種螺帽法蘭為四孔安裝孔，適用于微小型絲桿。循環原理同I型相同，但不同循環時，循環位置皆位于相同角度之鍵槽上；
E型螺帽

TBI滾珠絲桿SFV02004價格實惠，臺灣TBI滾珠絲桿SFV02004貨真價實，從不山寨。歡迎來電咨詢！

　　此種型式是兼具外循環式及內循環式特點，在滾動于螺桿與螺帽之間的滿槽而前進，在螺帽的尾端由端蓋循環器道引至螺帽本體的回流孔中，一般與外循環相同為多卷一次循環，只是少了外循環管。

【貼心的服務】
我們以最好的質量，最優的價格為您提供最完善的服務！顧客的滿意是我們服務的宗旨，顧客的信賴是我們永遠的追求！
我們將會更加努力進取,爭取我們的產品遍部全國各地每個角落。多年來我們憑借良好的質量和信譽，已于幾百家客戶建立了長期合作的關系。 常年備有大量的現貨庫存，設有大型現代化立體倉庫,優秀的銷售團隊，專業的進口滾珠絲桿工程師，快捷的物流配送,為客戶提供全天候通關配貨。
請需要滾珠絲杠的朋友聯系：孫 生 聯系電話：13537075075。

客服QQ：1827445325（一） 635572465（二）
